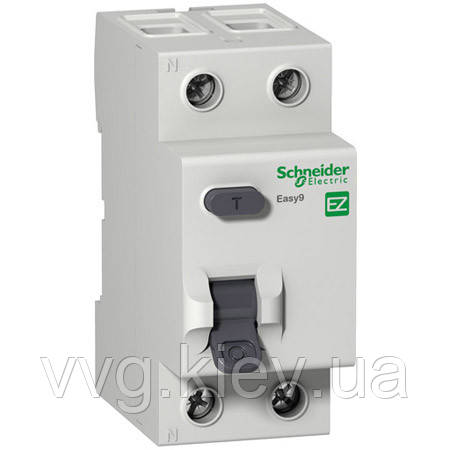

Пристрій захисного вимкнення (УЗВ) 2P 25А 30 мА "AC" Schneider Electric Easy9

Пристрій захисного вимкнення (УЗВ) 2P 25А 30 мА "AC" Schneider Electric Easy9

Сертифікація відповідно до ГОСТ Р 51326.1-2010, ГОСТ Р 51326.2.2-99, ГОСТ 31216-2003 (МЕК 61008-1)

Нова комутаційна апаратура Easy9 забезпечує захист на тривалий час

Пристрої Easy9 належать до середнього цінового сегмента, але водночас вирізняються якістю, надійністю і зручністю використання, властивим апаратурі верхнього цінового сегмента. Уніфікована конструкція та високі виробничі стандарти збільшують термін експлуатації обладнання Easy9, водночас його приємно встановлювати й експлуатувати. Модульне обладнання Easy9 виробляється на заводах Schneider Electric в Індії, Китаї, Таїланді.

> Гарантована відповідність продуктовим стандартам

> Сертифікація незалежними організаціями

!!! Застосування ПЗВ забезпечує захист від удару струмом навіть у разі якщо немає «заземлення».

Функції ПЗВ Schneider Electric Easy9

• Захист людей від ураження електричним струмом у разі прямого дотику (30 мА).
• Захист електроустановки та електропроводини від займання (300 мА).
• Захист людей від ураження електричним струмом у разі непрямого дотику (100 мА або 300 мА).

Принцип дії

Захист від ураження електричним струмом у разі прямого дотику

Вимірюючи різницю сили струму між провідником під напругою й нульовим провідником, диференціальний вимикач навантаження фактично виявляє струм, що протікає не за передбаченою схемою нейтралі, зокрема через тіло людини. Якщо цей струм досягає зазначеного на апараті порога, диференціальний вимикач навантаження вимикається впродовж декількох мілісекунд, запобігаючи таким чином тілесні ушкодження або важчим впливам.

Дослідження, проведені в різних країнах світу, показують, що серйозне ураження електричним струмом визначаються силою струму, що проходить через тіло людини.

• Тілесні ушкодження стають серйозних, коли сила струму перевищує 40-50 мА впродовж однієї секунди.
• Теоретично, сила струму, що проходить через людське тіло, досягає 220 мА й більше, коли людина торкається провідника під напругою 230 В в умовах сухого середовища.

АВДТ без вбудованого захисту від надструмів необхідно регулярно перевіряти

Тест

!!! Номінальний струм ПЗВ: не має бути меншим від номінального струму найвищого автоматичного вимикача

Вимоги ПУЕ

Захист за допомогою АВДТ без вбудованого захисту від надструмів (УЗВ) має забезпечуватися:

• Для розеток загального призначення з номінальним струмом не більш ніж 20 А, призначених для використання звичайними людьми, портативного обладнання з номінальним струмом не більш ніж 32 А, призначеного для зовнішнього використання.
• У ванних і душових кімнатах.

Габаритні розміри

Розміри (мм)
